A zöldépület-minősítési rendszerek integrálása a BIM szemléletű tervezésbe 4/2

A TSPC Mérnökiroda cikksorozatának második részében a GDL programozás (Geometric Description Language) lehetőségeiről írunk. A zöldépület-minősítési rendszerek egyre szélesebb körű terjedése a tervezői munkafolyamatokra is hatással van és a BIM feldolgozási metódus már a legtöbb tervezőiroda munkamódszerének részét képezi. Így kézenfekvő a különböző minősítési típusok feldolgozását BIM-rendszerbe csatornázni.

1

A cikksorozat 1. része elérhető itt.

Egy zöldépület-minősítés eléréséhez számtalan különböző kreditnek kell megfelelni. Ezért kiemelten fontos, hogy az elvégzendő feladatokat, munkafolyamatokat automatizált módon lehessen elvégezni. A BIM alapú fejlesztésekkel önműködő módon, vagy minimális beavatkozással lekövethetők a tervezés során létrejött változások. Ez magas kreditszámok esetében jelentős emberi és gépi erőforráscsökkenéssel járhat. A célként kitűzött követelmények teljesítése így jóval hatékonyabban, pontosabban és kevesebb energiabefektetéssel tud megvalósulni, mint a hagyományos dokumentálási technikákkal.

A GDL programozás egy szűkebb körben elterjedt, de annál hasznosabb funkció az ArchiCAD-ben. A BASIC alapú GDL programnyelvben olyan tárgyak hozhatók létre, amelyek bizonyos feladatok automatizálása mellett adattárolásra is alkalmasak. A minősítési dokumentációban sok esetben kell különböző ikonokat elhelyezni az építész rajzokon, illetve bizonyos távolságokat lemérni és feltüntetni. A cél ezért egy olyan tárgy kialakítása volt, ahol egy legördülő menü segítségével ki lehet választani a lehelyezni kívánt ikont, illetve lehelyezés után megjeleníteni a gyalogos útvonal távolságát a lehelyezési középpont és egy tetszőlegesen választott pont között. Ezzel a módszerrel egy olyan ikonkönyvtár hozható létre, mely könnyen mozgatható az egyes projektek között és rugalmasan alkalmazható különböző épületminősítési kreditek teljesítésére.

Elsőként a LEED-minősítés „Surrounding density and diverse uses” (Beépítési sűrűség és közelben elérhető szolgáltatások) kreditjéhez készítettük el a tárgyat, és ez szolgált tesztfejlesztésként is. Ez a kredit azt ösztönzi, hogy a beruházások olyan helyszínen valósuljanak meg, ahol sok olyan szolgáltatás érhető el a közelben, melyeket az emberek gyakran használnak (üzletek, oktatási intézmények, éttermek, bankfiókok stb). A megfeleléshez a környéken elérhető szolgáltatásokat kell ábrázolni a projekt helyszínrajzán, illetve ezek gyalogos távolságát az épület főbb megközelítési pontjaitól.

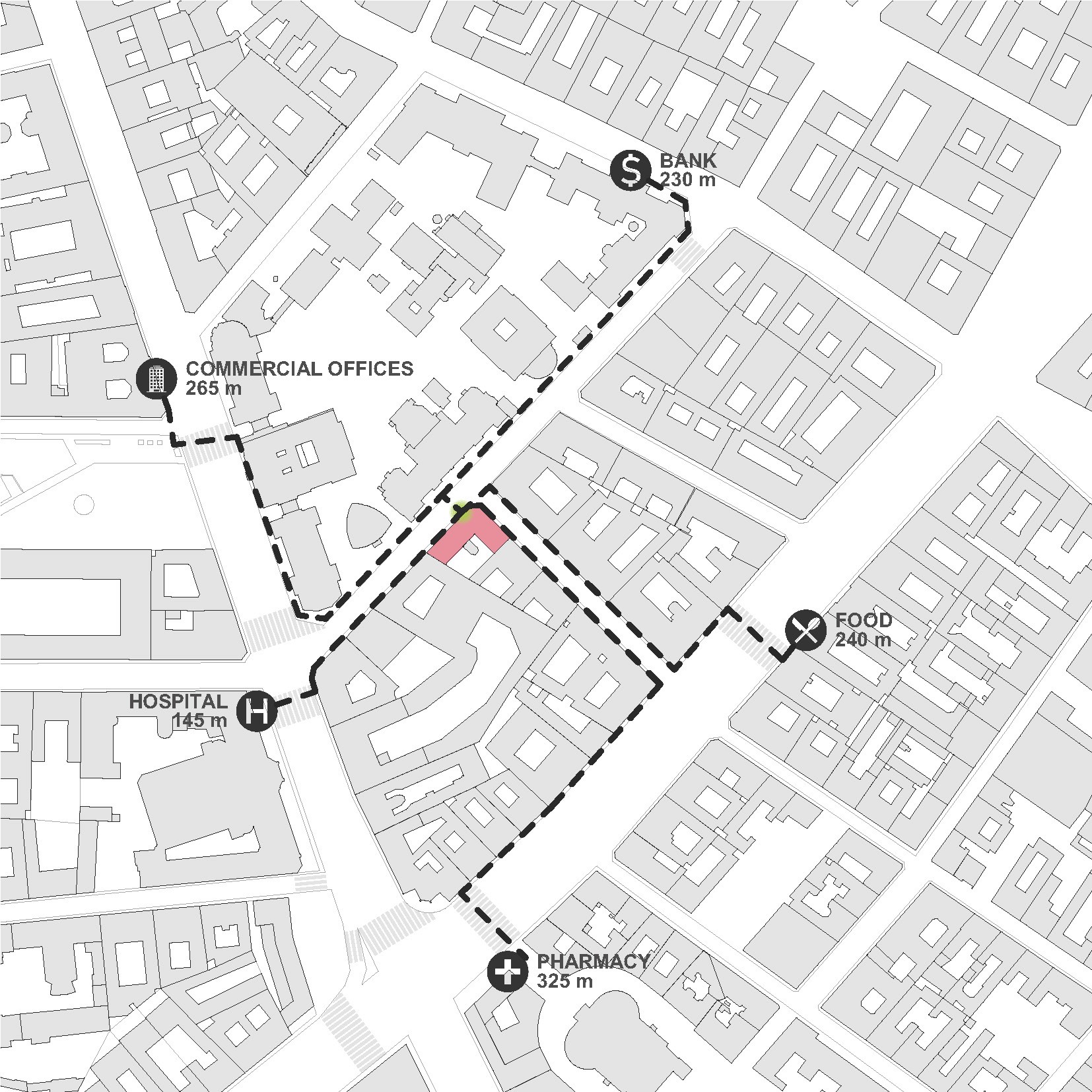

1. ábra Épület főbejárata és szolgáltatások közötti gyalogos távolság helyszínrajzon

Több fejlesztési kört teszteltünk végig, mire olyan megoldást sikerült találni, amely a kényelem, a szoftverhasználat és a gyorsaság szempontjából is optimális:

Első fejlesztési körben megrajzoltuk a szolgáltatások ikonját egy vektorgrafikus illusztrátor programban, majd ezeket egyszerűen behivatkozva a tervbe külső adatként lehetett a megfelelő helyre elhelyezni. Ez azért volt problémás, mert a különböző tervezőprogramok – így az általunk használt ArchiCAD is – könnyen elveszítik a kapcsolatot a külső forrásból behivatkozott fájlokkal, melyek ezután hiányzó elemként jelennek meg. A külső forrásból behivatkozott képek ötlete elvetésre került és más lehetőségeket vizsgáltunk meg.

Az ikonokat a szoftver beépített funkcióit használva kitöltések segítségével készítettük el.  A hivatkozás problémáját ez a megoldás áthidalja, azonban az így létrehozott ikonkészlet csak körülményesen vihető át másik projektre. Tehát ez a megoldás sem optimális.

A szállíthatóság problémájának megoldásához kézenfekvőnek tűnt az ikonokat egyetlen GDL tárgyba összegyűjteni. Az ábrák ily módon történő fájlokba tömörítéséhez le kell fordítani őket „szövegre”, azaz programnyelvre. Ezzel valójában nem képek tárolódnak a fájlban, hanem különböző ábrák koordináta-geometriai leírásai, amiket a számítógép egy legördülő menüből kiválasztva bármikor újra tud generálni.

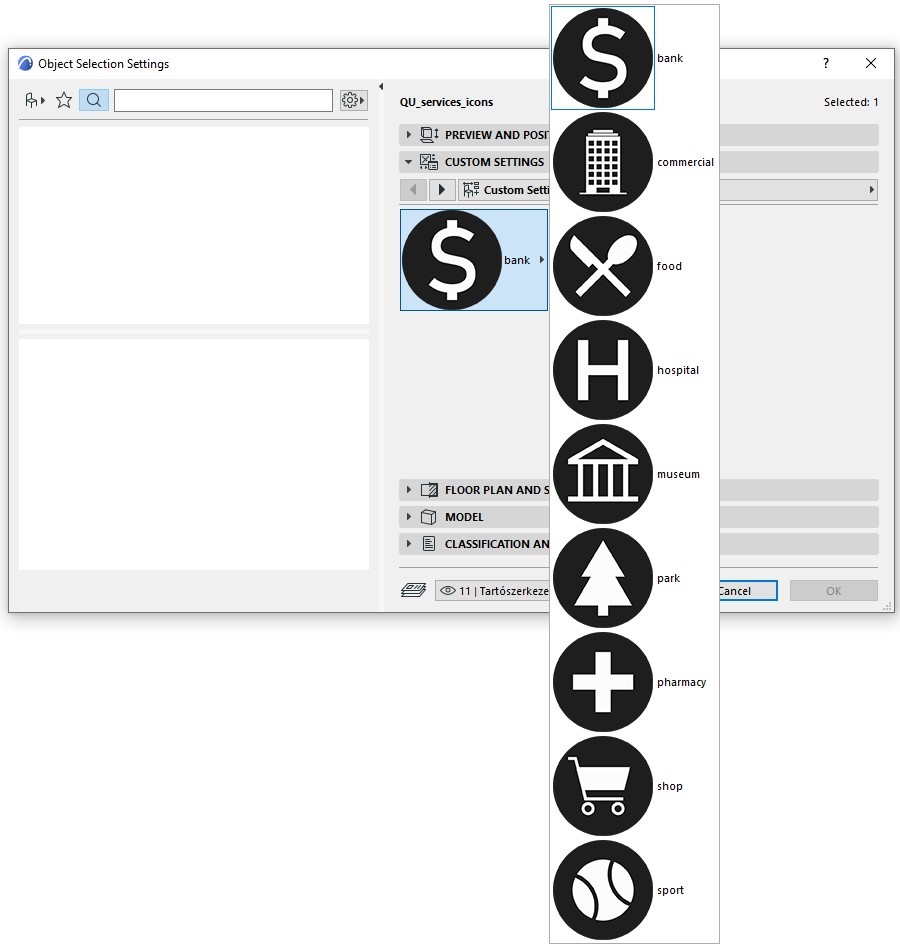

2. ábra ArchiCAD tárgyba ágyazott ikonkészlet

A minősítési kreditek az ikonok elhelyezésén túlmenően a szolgáltatás és a tervezett épület közötti távolság kiíratását is kérik. Ehhez elegendő egy manuálisan lehelyezhető pontot hozzáadni a tárgyhoz, és leméretni a programmal a pontot és a piktogram lehelyezési középpontját képzeletben összekötő egyenest. Azonban az így kapott eredmény még nem felel meg a valóságnak. A különböző kreditek általában gyalogosútvonalak jelölését kérik, melyeknek figyelemmel kell lennie a különböző kereszteződésekre, zebrákra vagy áthághatatlan terepakadályokra. Az ikonkészlethez rendelt vonalat vonalláncra cserélve lehetőségünk nyílt pontokat hozzárendelni az egyeneshez, és így tetszőleges helyeken megtörni azt. Így lemodellezhetővé vált a valós gyalogos útvonal, illetve automatikusan kiszámíthatóvá vált annak hossza is.

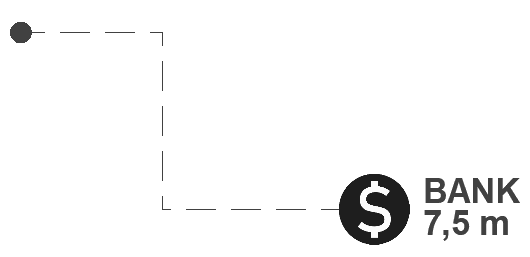

3. ábra Gyalogosútvonal automatikus lemérése adott ponttól

Az ezzel a logikával fejlesztett tárgyat számos más kredithez is adaptálni lehet. További ikonokkal kiegészítve meghatározható az épület főbejárata és a különböző tömegközlekedési egységek, egy iroda és a legközelebbi ivóvízlelőhely, vagy a kerékpártárolók és a legközelebbi öltözők távolsága. Ezzel a megoldással automatizálhatók az azonos megoldási logikát igénylő kreditek, ami pontosabb és hatékonyabb munkavégzést tesz lehetővé.

Szerző: TSPC Mérnökiroda Kft.
