A zöldépület-minősítési rendszerek integrálása a BIM-szemléletű tervezésbe 4/3

Cikksorozatunk harmadik részeként az automatikus adatkinyerés, listázás lehetőségeiről és megoldásáról írunk.

1

Előzmények:

1. rész   2. rész

Az építészeti tervezés szabályozott 3D-s feldolgozással történik. Az egyes modellelemekhez lehetőség van egyedi, akár függvényalapú tulajdonságokat rendelni, e tulajdonságok értékeivel aztán lehetőségünk van tovább dolgozni, segítségükkel grafikus felülírásokat létrehozni vagy listába rendezni őket. Az 1. ábrán látható egy általános, több kredithez is felhasználható minta tulajdonságkészlet. Ezeket hozzárendelve a megfelelő elemekhez azok kreditspecifikusan paraméterezhetővé válnak.

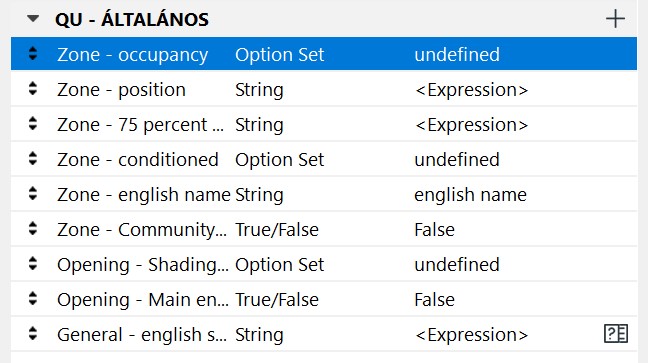

1. ábra Tulajdonságkészlet minősítési kreditek készítéséhez



Mind a LEED, mind a WELL minősítés kapcsán szükséges megadni a helyiséghasználat huzamosságára vonatkozó adatokat, mely szerint a helyiségeket három csoportba soroljuk. Ezen a példán szemléltetjük az egyedi tulajdonságokban és a listákban rejlő lehetőségeket. A három helyiségcsoport a következő:

1. Regularly Occupied Zones – Huzamosan használt helyiségek (Egy óránál hosszabb várható tartózkodás)
2. Nonregularly Occupied Zones – Részlegesen használt helyiségek (Gyakori, de egy óránál rövidebb várható tartózkodás)
3. Unoccupied Zones – Nem használt helyiségek (Raktárak, Gépészeti helyiségek, (stb.) ahol nem várható gyakori tartózkodás)

A helyiségekhez tehát szükséges hozzárendelni egy értékkészlet alapú tulajdonságot, mely a következő négy értéket tartalmazza:

1. regularly occupied
2. nonregularly occupied
3. unoccupied
4. undefined

Az undefined, azaz nem meghatározott érték azon elemek kiszűrésére van, amelyek nem képezik a minősítéstervezés részét. Ilyen elem lehet például az építészeti terveken megjelenő kültéri helyiségpecsét elemek, melyekkel a LEED és a WELL ebben a vizsgálatban nem foglalkozik.

A helyesen beállított modellelemekről (1. ábra) az ArchiCAD beépített listázási funkciójával könnyedén kérhetők le adatok (2. ábra), az éppen aktuális kreditnek megfelelően:

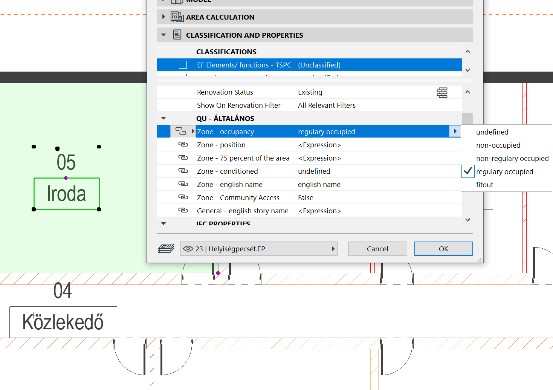

2. ábra Modellelemhez huzamos tartózkodási érték hozzárendelése

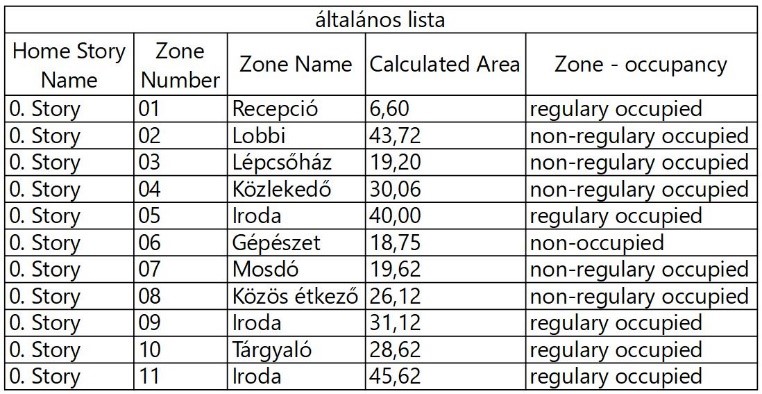

3. ábra Lista készítése a modellelem információiból



Ezek az értékek a helyiséghez vannak rendelve modellelem szinten, így nemcsak listázásra van lehetőség, hanem alaprajzi kiíratásra, grafikai alaprajzi/metszeti megjelenítés módosításra, tervlapra helyezésre vagy exportálásra xlsx formátumban. A 3. ábrán használati gyakoriság szerinti summázás látható, mely megmutatja, hogy összesen mekkora területet használnak huzamosan, mekkorát részlegesen és mekkorán nem várható gyakori tartózkodás. Ezek az értékek az alapjai sok minősítési kreditnek (pl.: világításra, benapozottságra, ablakok nyithatóságára, vagy éppen a vízvételi pont közelségére vonatkozó követelményeknek). Így ez a táblázat tervlapra helyezhető és biztosan a mindenkor aktuális adatokat fogja tartalmazni.

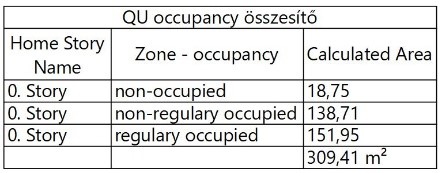

4. ábra Huzamosság kategóriák szerinti területadatok



A BIM-alapú dokumentálás további előnye, hogy a szakági adatok importálhatók a központi modellbe, így ezzel biztonságos és adatvesztésmentes kommunikáció hozható létre. (4. ábra) A példában az elektromos tervezők helyiségenként számítják a betervezett fogyasztók teljesítményét. Az értékeket egy, az építészek által előre elkészített, az ArchiCAD-ből exportált XLSX formátumú helyiséglistába rögzítik. Az adatok rögzítése után ezek az XLSX listák visszavezethetők az ArchiCAD-be, a program pedig automatikusan a megfelelő helyiséghez rendeli a teljesítmény értékeket. Ezáltal nincs szükség rá, hogy az elektromos tervezők által megadott információkat egy építész manuálisan vezesse fel a tervbe, tehát csökken a hibázás lehetősége is. Az így felvezetett adatokból további, függvény alapú tulajdonságok felvételével számítások is elvégezhetők és listázhatók. Az elektromos tervezők által megadott teljesítmény értékekből és az automatikusan frissülő négyzetméter adatokból kimutatható például a helyiségek Watt/m² értéke. Valamint leellenőriztethető, hogy az így kapott érték megfelel-e a LEED által előírt szabványoknak (pl.: az ASHRAE 90.1 szabványnak, ami a LEED minősítés szerinti energetikai szimulációhoz elengedhetetlen). Mindezt úgy, hogy a továbbiakban nincs szükség az adatok kimentésére, illetvei más (pl. Excel) programok használatára.

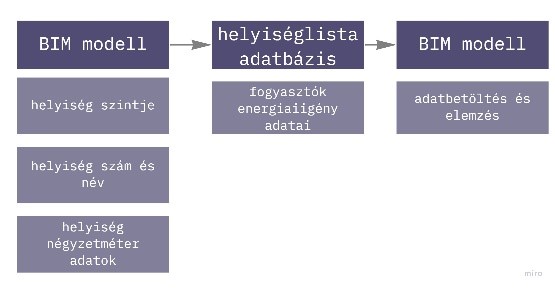

5. ábra Szakági kommunikáció elvi ábra

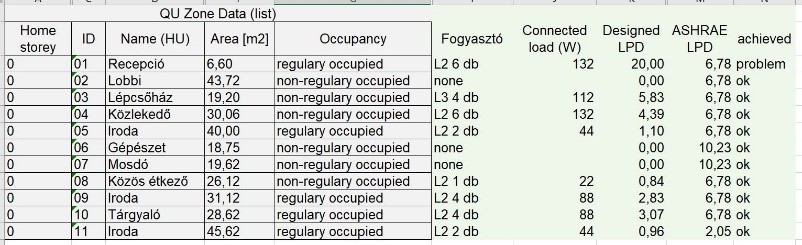

6. ábra Helyiséglistához rendelt elektromos teljesítményadatok



A fenti metódushoz hasonlóan lehetőség van további kreditek hasonló automatizálására és így az épület fejlődésével folyamatosan frissülő, mindig aktuális értékek publikálhatók. A BIM rendszer alkalmazása tehát csökkenti az ismétlődő munkamennyiséget és kevesebb hiba várható. Mindig az aktuális értékek láthatók így a zöldépület-minősítésekhez szükséges követelmények nyomon követését és a végső dokumentálást is nagyban könnyíti, gyorsítja.

Szerző: TSPC Mérnökiroda Kft.
